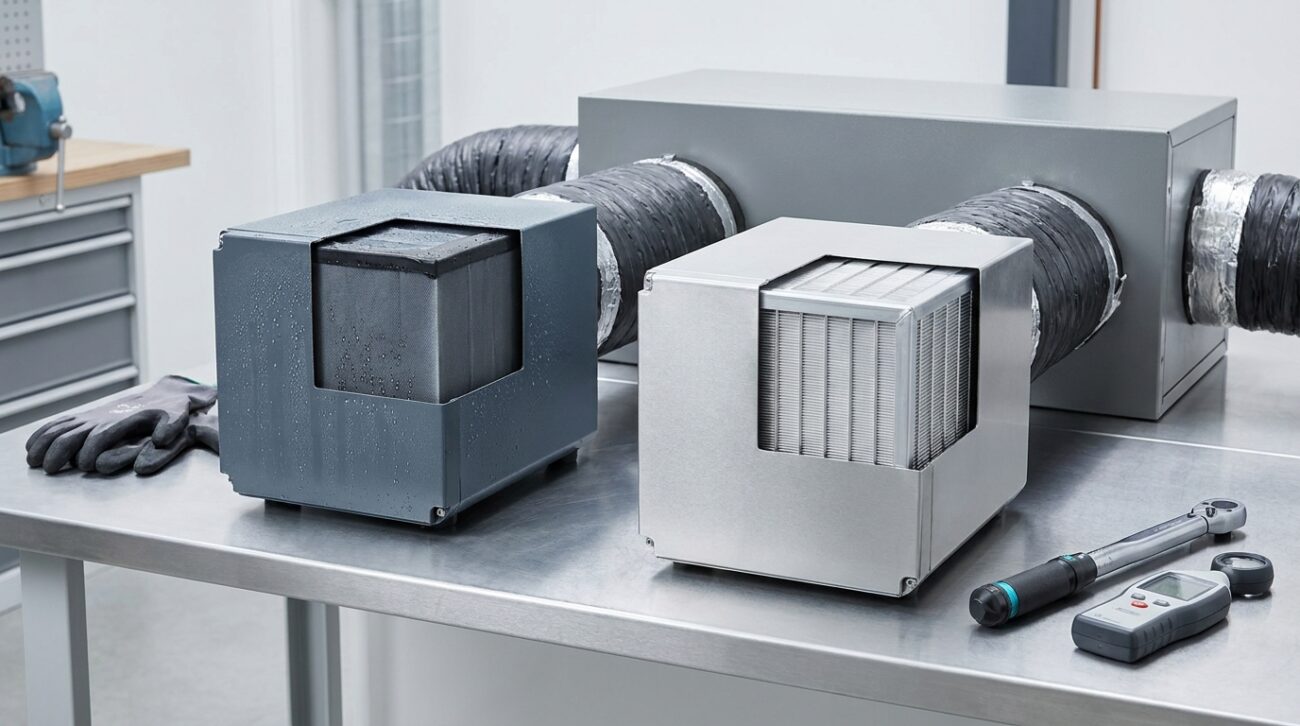

Wymiennik entalpiczny w rekuperacji – czym różni się od standardowego?

Wymiennik entalpiczny (ERV) stanowi zaawansowaną technologicznie ewolucję systemów wentylacji mechanicznej, która obok standardowego odzysku ciepła jawnego, odzyskuje również ciepło utajone zawarte w parze wodnej. Podczas gdy standardowy rekuperator (HRV) dba jedynie o transfer temperatury, rozwiązanie entalpiczne aktywnie zarządza wilgocią w budynku. Zrozumienie fizyki transferu cząsteczek przez membrany polimerowe pozwala docenić różnicę w komforcie klimatycznym, jaką zapewnia technologia ERV w nowoczesnym budownictwie.

Czym dokładnie różni się ciepło jawne od utajonego w wentylacji?

Standardowy wymiennik ciepła odzyskuje wyłącznie ciepło jawne, wynikające bezpośrednio z różnicy temperatur między powietrzem nawiewanym a wywiewanym. Zbudowany z twardych, nieprzepuszczalnych lameli aluminiowych lub plastikowych, stanowi szczelną barierę dla wilgoci. Oznacza to, że zimą lodowate i bardzo suche powietrze z zewnątrz jest podgrzewane, co drastycznie obniża jego wilgotność względną, prowadząc do przesuszenia pomieszczeń [Źródło 1].

Wymiennik entalpiczny odzyskuje dodatkowo ciepło utajone, czyli ogromną dawkę energii zmagazynowanej w fazie gazowej wody. Konstrukcja z wykorzystaniem błon półprzepuszczalnych pozwala na powrót wilgoci z powrotem do wnętrza budynku bez mieszania się strumieni powietrza. Odzyskiwanie tej dodatkowej energii sprawia, że w ogólnym bilansie termicznym urządzenia ERV okazują się niezwykle efektywne, pomimo nieco niższej sprawności samego odzysku ciepła jawnego.

Czego nie dowiesz się z typowych poradników – audytorskie spojrzenie na membrany

Wczesne wersje wymienników entalpicznych opierały się na membranach celulozowych, które były podatne na degradację i nie nadawały się do czyszczenia. Współczesny rynek premium całkowicie zrewolucjonizowała membrana polimerowa dPoint. Zbudowana z wykorzystaniem zaawansowanych polimerów, gwarantuje absolutną higienę i możliwość wielokrotnego płukania wodą, co znacząco wydłuża żywotność urządzenia [Źródło 2].

W mojej codziennej audytorskiej praktyce przy ocenie sprawności systemów rekuperacji zauważyłem, że najczęstszym błędem inwestorów jest obawa przed przenikaniem zapachów przez wymiennik entalpiczny. Prawda jest taka, że zjawisko selektywnej przepuszczalności w najnowszych membranach opiera się na mikroporach o wielkości około 0,28 nm. Przepuszczają one maleńkie cząsteczki pary wodnej, ale stanowią zaporę nie do pokonania dla większych cząstek gazów zapachowych, wirusów czy bakterii.

Dodatkowym, rzadko omawianym zabezpieczeniem jest technologia Microban®. Jest to powłoka antybakteryjna i przeciwgrzybicza, która integruje się bezpośrednio ze strukturą membrany polimerowej podczas procesu produkcyjnego. Zapobiega ona jakiemukolwiek namnażaniu się drobnoustrojów na wilgotnej powierzchni, zapewniając sterylność nawiewanego powietrza przez dziesięciolecia [Źródło 3].

HRV vs ERV: Szczegółowe zestawienie parametrów technicznych

Ocena efektywności obu systemów wymaga spojrzenia na twarde dane z pomiarów laboratoryjnych. Poniższa tabela szczegółowo zestawia kluczowe parametry operacyjne obu technologii, co ułatwia podjęcie merytorycznej decyzji inwestycyjnej, potwierdzonej analizami branżowymi [Źródło 4].

Brak skroplin i wyższa odporność na zamarzanie – fizyka zjawiska

Brak punktu rosy wewnątrz kanałów wymiennika entalpicznego całkowicie zmienia sposób zarządzania instalacją przez automatykę rekuperatora. W standardowym systemie HRV zetknięcie ciepłego, wilgotnego powietrza usuwanego z lodowatym strumieniem czerpanym powoduje gwałtowne wytrącanie się wody. Wymusza to podłączenie urządzenia do pionu kanalizacyjnego i stwarza wysokie ryzyko zamarznięcia rdzenia już przy temperaturach w okolicach zera stopni Celsjusza.

Transfer wilgoci bezpośrednio do suchego powietrza nawiewanego w wymienniku ERV sprawia, że w urządzeniu nie pojawia się wolna woda. Skutkuje to drastycznym obniżeniem progu szronienia. Rdzeń entalpiczny zamarza zazwyczaj dopiero przy spadku temperatury zewnętrznej do poziomu -6°C, a w niektórych modelach nawet -10°C. Przekłada się to na gigantyczne oszczędności energii, ponieważ prądożerna nagrzewnica wstępna aktywuje się znacznie rzadziej [Źródło 1].

Działanie dwukierunkowe w ujęciu całorocznym

Klimatyzacja i rekuperacja w sezonie letnim zyskują zupełnie nowy wymiar dzięki technologii ERV. Latem wymiennik entalpiczny działa odwrotnie niż zimą – blokuje napływ wilgotnego, „parnego” powietrza z zewnątrz. Nadmiar wilgoci z powietrza nawiewanego jest przekazywany do wyrzucanego strumienia wywiewnego, dzięki czemu do domu trafia chłodniejsze i wyraźnie suchsze powietrze, odciążając tym samym system klimatyzacji.

Nietypowe ujęcie problemu: Czy sprawność całkowita może przekroczyć 100%?

Analiza termodynamiki urządzeń z odzyskiem wilgoci ukazuje fascynujący paradoks sprawności całkowitej. Choć sprawność temperaturowa (jawna) wymienników ERV jest niższa o kilkanaście procent względem układów HRV, to po uwzględnieniu energii potrzebnej na potencjalne odparowanie wody przez nawilżacze elektryczne (gdybyśmy chcieli zrekompensować suchość powietrza z HRV), bilans całkowity stawia ERV na pierwszym miejscu [Źródło 5]. Odzysk ciepła utajonego sprawia, że z punktu widzenia fizyki, entalpia układu zachowuje więcej energii wewnątrz powłoki budynku.

Ciekawą, przemysłową alternatywą dla płytowego ERV jest wymiennik obrotowy (rotacyjny) z powłoką sorpcyjno-entalpiczną. Wykorzystuje on bęben pokryty żelem krzemionkowym, który wiąże cząsteczki wody i przenosi je do strumienia nawiewanego poprzez ruch obrotowy. Różni się on jednak od płytowego ERV mniejszą szczelnością – istnieje w nim ryzyko minimalnego mieszania się strumieni powietrza, co w domach jednorodzinnych czyni płytową, szczelną membranę dPoint znacznie bezpieczniejszym wyborem pod kątem eliminacji zanieczyszczeń zapachowych.

Podsumowanie i wnioski dla inwestorów

Zainwestowanie w rekuperator wyposażony w wymiennik entalpiczny rozwiązuje główny problem wentylacji mechanicznej – przesuszone powietrze w sezonie grzewczym. Gwarantuje utrzymanie wilgotności na zalecanym, prozdrowotnym poziomie 35% – 55% RH. Mimo wyższego kosztu początkowego, brak konieczności zakupu drogich, aktywnych nawilżaczy kanałowych oraz rzadsze uruchamianie nagrzewnicy wstępnej zapewniają szybki zwrot z inwestycji, podnosząc nieporównywalnie komfort życia mieszkańców.

Bibliografia i źródła

• [Źródło 1] Wymiennik entalpiczny – odzysk wilgoci i komfort powietrza (rekuperatory.pl)
• [Źródło 2] Zehnder Wymiennik entalpiczny (zehnder.pl)
• [Źródło 3] Baza wiedzy o wymiennikach (aeris.pl)
• [Źródło 4] Wymiennik entalpiczny czy standardowy – który wybrać i kiedy się opłaca? (salondaikin.pl)
• [Źródło 5] Wymiennik entalpiczny – czym jest i jak działa? (alnor.com.pl)
