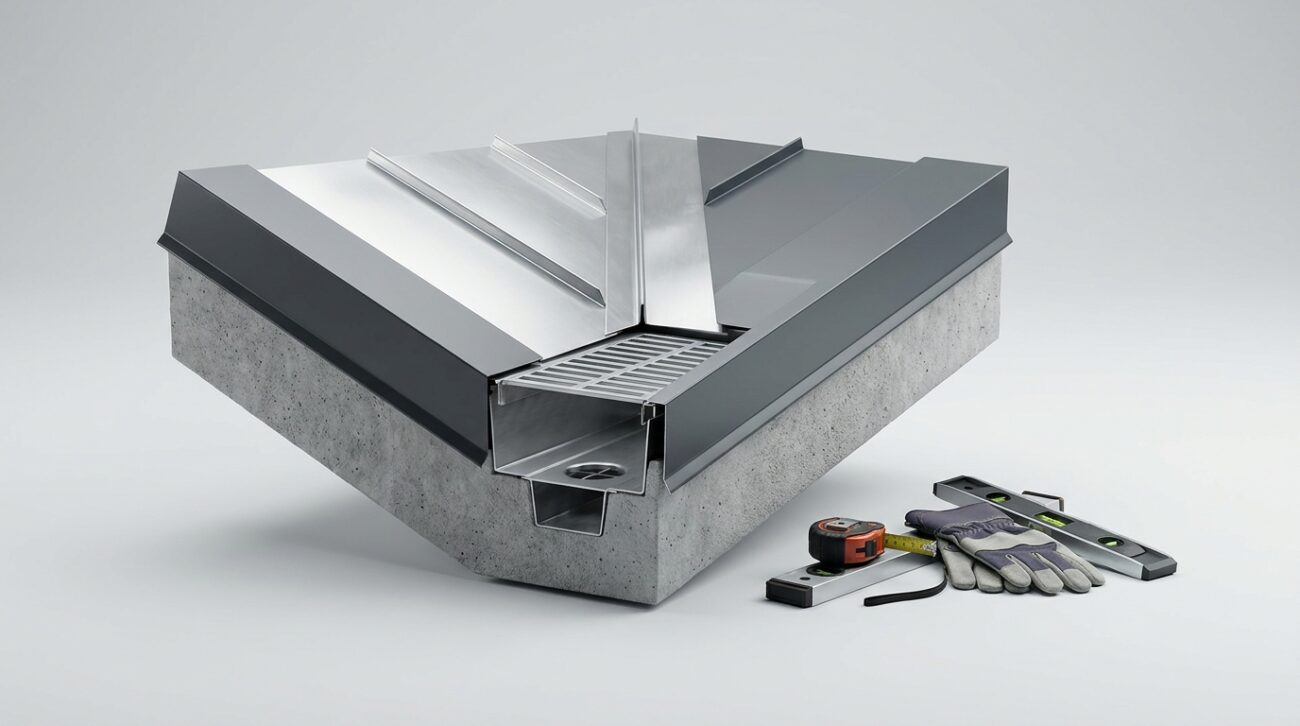

Rynny ukryte – zalety, wady i najczęstsze problemy wykonawcze

Rynny ukryte to obecnie jeden z najbardziej pożądanych elementów nowoczesnej architektury, definiujący bryły domów w stylu „nowoczesnej stodoły”. Systemy bezokapowe charakteryzują się całkowitym zintegrowaniem rur spustowych z elewacją oraz zamaskowaniem poziomego pasa rynnowego. Decyzja o ich zastosowaniu niesie za sobą spektakularne efekty wizualne, ale wymaga bezwzględnej dyscypliny technologicznej. W poniższym artykule przeanalizujemy z inżynierskiego punktu widzenia, jak zaprojektować i wykonać takie odwodnienie, by uniknąć katastrofalnych w skutkach błędów.

Czym są rynny ukryte i jak działają systemy bezokapowe?

Decyzja o montażu systemu bezokapowego musi zostać podjęta na etapie początkowego projektu architektonicznego [Źródło 1]. Wprowadzenie rynny ukrytej w trakcie trwania budowy lub podczas remontu istniejącego obiektu wiąże się z koniecznością gruntownej przebudowy okapu oraz dachu, co generuje ogromne koszty i wymusza kompromisy obniżające ostateczną szczelność.

Mechanika działania tego rozwiązania różni się diametralnie od tradycyjnego orynnowania. Pas rynnowy (koryto) montowany jest nad gzymsem lub tuż pod krawędzią dachu, a następnie osłaniany z zewnątrz specjalną maskownicą (blendą). Rura spustowa schodzi pionowo bezpośrednio w warstwie ocieplenia, najczęściej w wyżłobionym styropianie lub wełnie mineralnej. Aby zapewnić stuprocentową szczelność systemu ukrytego w ścianie, czołowi producenci stosują specjalne komponenty z PVC. Są one zgrzewane na zimno za pomocą tzw. kleju agresywnego (rozpuszczalnikowego), co tworzy jednolitą, bezszwową strukturę wysoce odporną na przecieki [Źródło 2]. Alternatywę stanowią zaawansowane systemy stalowe wykorzystujące precyzyjne uszczelki mufowe [Źródło 3].

Zestawienie analityczne: Zalety i wady rynien ukrytych

Każdy innowacyjny system budowlany posiada swoje mocne i słabe strony. Poniższa tabela szczegółowo zestawia najważniejsze z nich, pomagając inwestorom w podjęciu świadomej decyzji.

Najczęstsze błędy i problemy wykonawcze

Nawet najlepszej jakości materiały ulegną awarii, jeśli zabraknie rzemieślniczej precyzji dekarza. Systemy ukryte nie wybaczają błędów, które w tradycyjnych rynnach uchodzą płazem.

Brak dylatacji termicznych przy maskownicach

Metalowe maskownice oraz rynny w ciemnych kolorach nagrzewają się w okresie letnim do skrajnych temperatur, sięgających nawet 80°C [Źródło 4]. Jeśli wykonawca zamontuje te elementy „na sztywno”, bez zastosowania dedykowanego elementu, jakim jest kompensator dylatacyjny, zjawisko rozszerzalności liniowej metalu doprowadzi do katastrofy. Skutkuje to pofalowaniem blachy, pękaniem lutów oraz całkowitym rozszczelnieniem systemu rynnowego.

Zjawisko powstawania mostków termicznych

Wcięcie się rurą spustową w warstwę izolacji ściennej drastycznie zmniejsza jej użyteczną grubość [Źródło 5]. Brak zastosowania dedykowanych materiałów izolacyjnych skutkuje miejscowym przemarzaniem ścian, a w konsekwencji skraplaniem wilgoci i rozwojem pleśni pod tynkiem wewnątrz domu. W celu eliminacji tego błędu stosuje się specjalne materiały, takie jak mata Aluthermo (cienka, wielowarstwowa folia refleksyjna) lub systemowa kształtka styropianowa z wyfrezowanym profilem na rurę, co pozwala zachować ciągłość izolacji.

Niedokładny spadek rynny

Niedokładność podczas montażu rynhaków natychmiast skutkuje powstawaniem zastoisk wody w korycie. Zimą stojąca w rynnie woda zamarza na kość, co całkowicie blokuje odpływ podczas odwilży i może fizycznie rozsadzić elementy orynnowania [Źródło 6].

Zignorowanie przelewów awaryjnych

Brak instalacji tak zwanego rzygacza to proszenie się o zalanie wnętrza budynku przy pierwszej większej nawałnicy [Źródło 7]. Rzygacz (przelew awaryjny) to strategicznie umieszczony otwór w bocznej części koryta rynnowego, wyprowadzony rurką poza elewację. Gdy główny odpływ zostanie zatkany liśćmi, nadmiar spiętrzonej wody bezpiecznie wylewa się na zewnątrz, zamiast cofać się bezpośrednio pod połać dachową.

Z pamiętnika inżyniera: Czego nie dowiesz się ze zwykłych poradników?

W mojej codziennej audytorskiej praktyce dekarza i inżyniera zauważyłem, że najczęstszym błędem jest ignorowanie zjawiska tak zwanej „opóźnionej awarii”. W tradycyjnych rynnach wiszących przeciek zauważamy natychmiast – woda kapie nam na głowę lub chlapie na kostkę brukową. W systemach rynien ukrytych woda sącząca się z nieszczelnej rury spustowej z PVC może miesiącami bezszelestnie penetrować ocieplenie. Zanim zauważysz pierwsze symptomy w postaci wykwitów solnych czy wilgoci na wewnętrznych ścianach salonu, szkody konstrukcyjne bywają już ogromne, a ich naprawa wymaga brutalnego skuwania tynku z nowej elewacji [Źródło 8].

Drugim niezwykle ważnym, a rzadko poruszanym aspektem jest proces cyfryzacji pracy projektanta. Aby system bezokapowy zadziałał perfekcyjnie na styku dachu i ściany, współcześni architekci nie rysują już detali odręcznie. Wykorzystują do tego celu autoryzowane bazy CAD/BIM udostępniane przez czołowych producentów. Pliki te pozwalają na symulacyjne, cyfrowe osadzenie skomplikowanego węzła odwodnieniowego w modelu budynku 3D jeszcze przed wbiciem pierwszej łopaty, co niemal do zera redukuje ryzyko kolizji instalacyjnych na placu budowy [Źródło 2].

Kluczowe parametry techniczne instalacji bezokapowych

Osiągnięcie pełnego bezpieczeństwa wodnego wymaga przestrzegania sztywnych wytycznych liczbowych, których nie wolno negocjować z wykonawcą.

• Rygorystyczny spadek roboczy: Minimalny spadek koryta rynnowego w systemie ukrytym musi wynosić od 0,3% do 0,5% (co w przeliczeniu daje od 3 do 5 mm spadku na każdy 1 metr bieżący). W tradycyjnych rynnach margines błędu wynosi czasem 0,2%, ale w systemie bezokapowym jest on absolutnie zerowy.
• Rozstaw haków (rynhaków): Maksymalna odległość między hakami nośnymi to zaledwie 40 cm dla koryt z PVC oraz 50 do 60 cm w przypadku systemów stalowych. Dodatkowe mocowania muszą znaleźć się bezpośrednio przy lejach spustowych oraz na skrajach rynny [Źródło 3].
• Wymiary przekrojów: Ze względu na ukrycie w bryle, rynny prostokątne mają zazwyczaj szerokość 125 mm lub 150 mm. Obsługują one rury spustowe o prostokątnym przekroju rzędu 70×80 mm lub rury okrągłe o średnicy 110 mm, aby zmieściły się w standardowej grubości warstwy ociepleniowej.

Podsumowanie: Czy warto inwestować w rynny w elewacji?

Rynny ukryte to triumf nowoczesnego designu nad tradycyjnym rzemiosłem, oferujący niebywałą czystość formy architektonicznej. Mimo wyższych kosztów początkowych, rygorystycznych wymogów wykonawczych oraz konieczności precyzyjnego zarządzania izolacją termiczną, jest to system wysoce niezawodny, o ile zostanie zainstalowany ściśle według norm technicznych. Inwestorzy planujący budowę domu w stylu „barn house” powinni traktować ten rodzaj odwodnienia jako element premium, który bezwzględnie wymaga zatrudnienia certyfikowanej i doświadczonej ekipy dekarskiej.

Bibliografia i źródła

• [Źródło 1] Planowanie odwodnienia na etapie projektu domu (budujemydom.pl)
• [Źródło 2] Bazy BIM i instrukcje montażu systemów bezokapowych (galeco.pl)
• [Źródło 3] Parametry stalowych rynien ukrytych i specyfikacje muf (polska.pl)
• [Źródło 4] Fizyka budowli i dylatacje przy 80°C (rajs.com.pl)
• [Źródło 5] Termoizolacja węzła okapowego (fachowydekarz.pl)
• [Źródło 6] Błędy w spadkach i parametry rynhaków (fachowydekarz.pl)
• [Źródło 7] Rola przelewów awaryjnych w systemach ukrytych (rooffers.com)
• [Źródło 8] Koszty opóźnionych awarii rur z PVC w elewacji (budownictwob2b.pl)
• [Źródło 9] Analiza mostków termicznych i systemów izolacji (fastkrakow.pl)
