Jak zabezpieczyć fundamenty i podłogę na gruncie przed przenikaniem radonu?

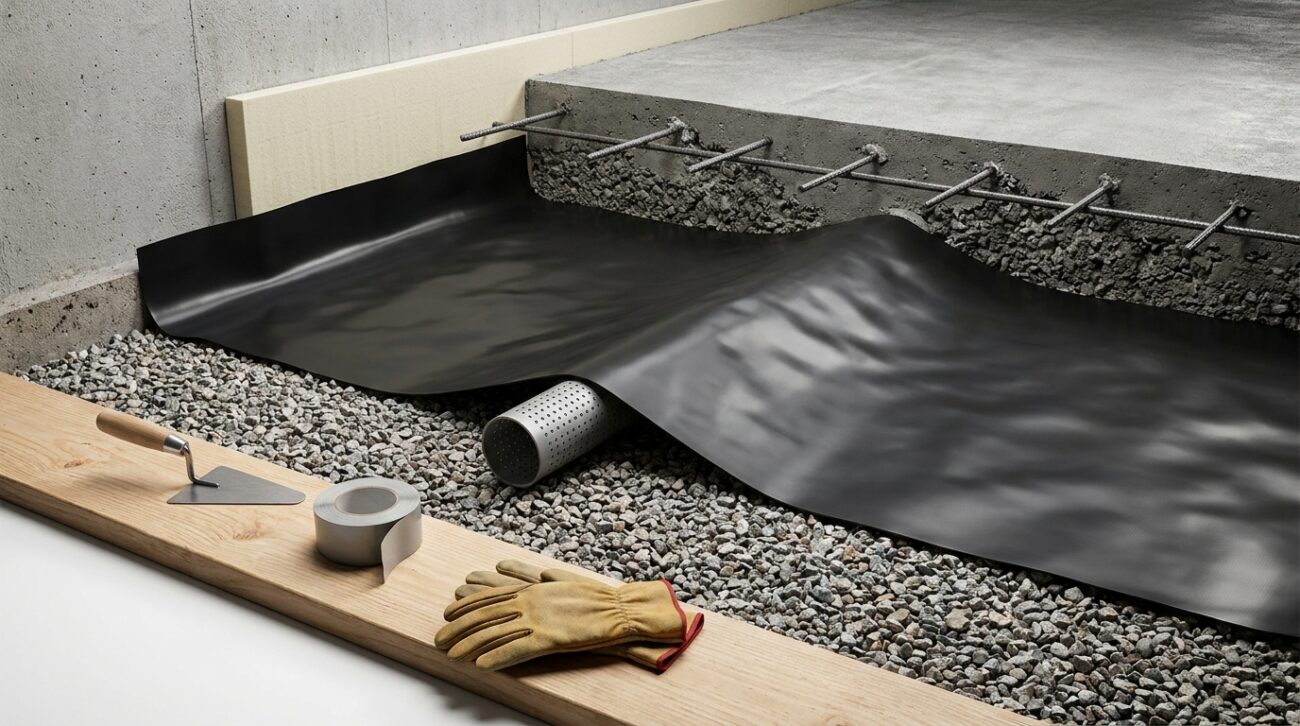

Zabezpieczenie fundamentów i podłogi na gruncie przed przenikaniem radonu wymaga zastosowania ciągłej, rygorystycznie szczelnej bariery gazoszczelnej oraz, w strefach wysokiego ryzyka, aktywnej wentylacji podpodłogowej. Radon, jako ciężki i niewidzialny gaz promieniotwórczy, stanowi fundamentalne wyzwanie dla współczesnego budownictwa energooszczędnego.

W mojej codziennej audytorskiej praktyce inżynieryjnej wielokrotnie spotykam się z dramatycznymi skutkami niewiedzy inwestorów. Zauważyłem, że najczęstszym błędem jest traktowanie izolacji przeciwwilgociowej jako bariery antyradonowej. Niestety, standardowa folia budowlana nie zatrzyma przenikającego z gleby izotopu ²²²Rn. Problem jest niezwykle poważny. Jak wskazują analizy opublikowane przez Główny Inspektorat Sanitarny oraz Państwową Agencję Atomistyki, radon odpowiada za aż 31,1% całkowitej rocznej dawki promieniowania jonizującego otrzymywanej przez przeciętnego Polaka [Źródło 1]. Po paleniu tytoniu jest to druga najczęstsza przyczyna rozwoju raka płuc, odpowiadająca za 3% do 14% wszystkich przypadków tej choroby w kraju [Źródło 2].

Dlaczego radon przenika przez fundamenty? Fizyka zjawiska

Radon wnika do budynków głównie na skutek różnicy ciśnień między wnętrzem obiektu a podłożem, co w fizyce budowli określamy jako efekt kominowy. Podgrzane powietrze w domu unosi się do góry, tworząc podciśnienie w niższych kondygnacjach, które niczym potężny odkurzacz zasysa gaz z gruntu przez najdrobniejsze nieszczelności. Gaz ten powstaje w wyniku naturalnego rozpadu radu (²²⁶Ra) oraz uranu (²³⁸U), a jako że jest 7,5 raza cięższy od powietrza, kumuluje się właśnie przy posadzkach i w piwnicach.

Fizyczna ekshalacja radonu z gleby potrafi zaskoczyć skalą. Przez otwór o wielkości zaledwie główki od szpilki w betonowej płycie fundamentowej do wnętrza domu może wniknąć nawet 900 000 cząsteczek radonu na sekundę, gdy wystąpi sprzyjająca różnica ciśnień [Źródło 3]. Oznacza to, że każda mikroszczelina w betonie, źle uszczelniona dylatacja czy niezaizolowany przepust instalacyjny stanowi otwartą autostradę dla tego kancerogennego gazu.

Jak sprawdzić, czy inwestycja leży w strefie ryzyka?

Identyfikacja zagrożenia przed wylaniem fundamentów jest kluczowym etapem projektowania. Średnie stężenie radonu wewnątrz budynków w Polsce wynosi około 32 Bq/m³, jednak wartości te bywają drastycznie zróżnicowane geograficznie. Najwyższe stężenia, wynikające ze specyfiki geologicznej (podłoża granitowe i metamorficzne), obserwuje się w Sudetach, Pogórzu Sudeckim, Tatrach, a także punktowo w Górach Świętokrzyskich, na Śląsku, w Wielkopolsce i na Pomorzu.

Regulacje prawne są obecnie bardzo restrykcyjne. Dyrektywa 2013/59/Euratom (znana jako Basic Safety Standards), której zapisy zaimplementowano do polskiego znowelizowanego Prawa atomowego, określa, że średnioroczne stężenie odniesienia dla pomieszczeń przeznaczonych na pobyt ludzi wynosi maksymalnie 300 Bq/m³ [Źródło 4]. Warto jednak zaznaczyć, że Światowa Organizacja Zdrowia (WHO) rekomenduje dążenie do poziomu poniżej 100 Bq/m³. Przeprowadzenie badań dozymetrycznych działki budowlanej pozwala uniknąć niezwykle kosztownych modernizacji w już zamieszkanym budynku.

Pasywna ochrona przed radonem: Technologie materiałowe

Bierna ochrona fundamentów polega na fizycznym zablokowaniu drogi infiltracji poprzez hermetyzację powłoki budynku. Standardowe hydroizolacje cechują się zbyt niskim oporem dyfuzyjnym dla gazów szlachetnych. Dlatego stosuje się zaawansowane materiały inżynieryjne.

• Membrany z elastomerów termoplastycznych (TPE/FPO/LDPE): Specjalistyczne folie zbrojone siatką poliestrową lub szklaną, które posiadają certyfikaty szczelności radonowej. Zgrzewane gorącym powietrzem, tworzą szczelną powłokę bezspoinową.
• Modyfikowane papy SBS z wkładką aluminiową: Rdzeń z folii aluminiowej tworzy barierę antydyfuzyjną, przez którą cząsteczki gazu nie są w stanie przeniknąć. Materiał ten charakteryzuje się bardzo powolnym procesem starzenia [Źródło 5].
• Piana PUR o zamkniętych komórkach: Nowoczesna izolacja natryskowa, która rewolucjonizuje uszczelnianie trudnych detali. Piana posiadająca certyfikat IAF (np. Crossin Hard 40) tworzy monolityczną, bezspoinową barierę, gdzie warstwa o grubości już 1 cm stanowi skuteczną zaporę gazoszczelną, jednocześnie oferując doskonałe parametry termiczne [Źródło 6].

Aktywna redukcja radonu. Czego nie dowiesz się ze zwykłych poradników?

Zabezpieczenia pasywne mogą okazać się niewystarczające na terenach o wybitnie wysokiej ekshalacji radonu. W takich sytuacjach inżynieria sanitarna i radiologiczna narzuca konieczność zastosowania systemów aktywnej manipulacji polem ciśnień pod budynkiem. Oto najbardziej zaawansowane rzadkie encje technologiczne, z którymi pracujemy w fizyce budowli:

Depresja podpodłogowa (ang. Sub-Slab Depressurization – SSD)

System SSD to bezdyskusyjnie najskuteczniejsza i najczęściej rekomendowana przez fizyków jądrowych aktywna metoda mitygacji radonu [Źródło 7]. W dużym skrócie, technologia ta polega na wbudowaniu pod płytę fundamentową sieci rur drenażowych. Rury te są podłączone do specjalnego, cichobieżnego wentylatora wyciągowego pracującego w trybie ciągłym. Urządzenie wytwarza pod fundamentami podciśnienie, dzięki czemu radon jest sztucznie odsysany z gleby i bezpiecznie wyrzucany ponad połać dachu budynku, zanim w ogóle dotrze do konstrukcji betonowej.

Studnia radonowa (Radon Well)

Studnia radonowa jest dedykowanym drenażem punktowym instalowanym najczęściej na zewnątrz obrysu budynku (choć możliwe są wersje wewnętrzne). To nic innego jak głęboki szyb wypełniony kruszywem o dużej frakcji, z którego potężny wentylator odsysa gazy glebowe. Metoda ta doskonale sprawdza się w wysoce przepuszczalnych gruntach piaszczystych i żwirowych, potrafiąc osuszyć z radonu obszar o promieniu kilkunastu metrów od studni [Źródło 8].

Nietypowe ujęcie problemu: Metoda poduszki powietrznej

Gdy nie możemy wytworzyć podciśnienia z powodu bardzo wysokiego poziomu wód gruntowych, stosujemy odwrócenie systemu SSD, czyli tzw. metodę poduszki powietrznej. Zamiast odsysać gazy z gruntu, wentylatory wtłaczają pod szczelną płytę fundamentową świeże powietrze atmosferyczne. Wytworzone w ten sposób nadciśnienie pod budynkiem stanowi twardą, fizyczną blokadę, która brutalnie spycha radon w głębsze warstwy ziemi, nie pozwalając mu na migrację w stronę posadzki.

Najczęstsze błędy instalacyjne: Spojrzenie eksperta z placu budowy

Zabezpieczenie przeciwwilgociowe można stosunkowo łatwo poprawić metodą iniekcji. Zabezpieczenie antyradonowe nie wybacza absolutnie żadnych błędów wykonawczych. W mojej codziennej praktyce najczęściej widzę doskonałej jakości membrany TPE zrujnowane przez niechlujne wykończenie przepustów instalacyjnych. Rury kanalizacyjne, wpusty kablowe, a także uziemienie fundamentowe przechodzące przez posadzkę stają się kominami dla gazu. Każde z tych miejsc musi być hermetyzowane przy użyciu elastycznych kołnierzy EPDM z opaskami zaciskowymi ze stali nierdzewnej lub z wykorzystaniem pęczniejących mas uszczelniających.

„Nawet najdroższa modyfikowana papa z wkładką aluminiową straci 95% swojej skuteczności antyradonowej, jeśli podczas rozkładania zbrojenia wylewki pracownicy wykonają w niej mikrodziury butami lub zbrojeniem. Ochrona radiologiczna fundamentu to gra o mikrometry.”

Tabela Porównawcza: Skuteczność i charakterystyka metod antyradonowych

Podsumowanie

Kluczem do zabezpieczenia konstrukcji na gruncie przed promieniotwórczym izotopem radonu jest świadomość zagrożenia przed rozpoczęciem prac murarskich i wylewkowych. Integracja systemów pasywnych – jak rygorystycznie zaaplikowane membrany czy natrysk zamkniętokomórkową pianą PUR – wraz z przygotowaniem orurowania pod przyszłą instalację SSD (nawet jeśli jej pełne uruchomienie odłożymy na etap porealizacyjnych pomiarów dozymetrycznych), to obecnie standard zaawansowanego, bezpiecznego dla zdrowia budownictwa. Prewencyjne blokowanie dróg wnikania gazu kosztuje ułamek tego, co pochłania usunięcie skutków podwyższonej promieniotwórczości we wnętrzu ukończonego i wykończonego budynku.

Bibliografia i źródła

• [Źródło 1] Państwowa Agencja Atomistyki – Kampania Poznaj Radon (gov.pl)
• [Źródło 2] Informacje zdrowotne dotyczące wpływu radonu (gov.pl)
• [Źródło 3] Fizyka transportu radonu i efekt kominowy (izolacje.com.pl)
• [Źródło 4] Dyrektywa 2013/59/Euratom i polskie Prawo atomowe (gov.pl)
• [Źródło 5] Ochrona budynków – parametry materiałów izolacyjnych (izolacje.com.pl)
• [Źródło 6] Specyfikacje techniczne pian zamkniętokomórkowych IAF (crossin.pl)
• [Źródło 7] Techniki mitygacji – Depresja podpodłogowa SSD (nukleo.pl)
• [Źródło 8] Zasada działania studni radonowych (nukleo.pl)
• [Źródło 9] Statystyki dozymetryczne i radiologiczne CLOR (clor.waw.pl)
